enrutador de pórtico CNC
Esta máquina está equipada con dispositivos de prensado lateral y de extremo, los cuales adoptan prensado hidráulico, la fuerza de prensado es ajustable y el prensado es confiable.
Teléfono
+8613986207676 Gerente Xia
Correo Electrónico
ouweimachinery@aliyun.com
+8615655594188 Gerente Xia
+8618315520218,8613986207676
Productos Relacionados
Folleto
Máquina ranuradora en V de alta velocidad con pórtico CNC serie HSL
La base y las vigas de esta máquina están diseñadas con una estructura de bastidor que tiene una buena rigidez general. Todo el cuerpo está tratado térmicamente para garantizar que la máquina herramienta no se deforme después de un uso prolongado;
La base de esta máquina es fija, el engranaje y la cremallera impulsan la viga para que se mueva, la velocidad de movimiento se puede ajustar con frecuencia variable, el proceso de corte es estable y eficiente y la superficie de corte es plana y lisa;
Esta máquina es una máquina herramienta CNC de cuatro ejes con pantalla digital del eje X, eje Y1, eje Y2 y eje Z, con alta precisión de posicionamiento y amplio rango de procesamiento;
Esta máquina está equipada con dispositivos de prensado lateral y de extremo, los cuales adoptan prensado hidráulico, la fuerza de prensado es ajustable y el prensado es confiable;
La transmisión primaria del motor adopta una transmisión por correa en V. Debido a la fuerza de tracción de la correa en V, se reduce la fuerza de impacto durante la parada y el retorno de emergencia, lo que garantiza el funcionamiento flexible del equipo y prolonga la vida útil del equipo. ;

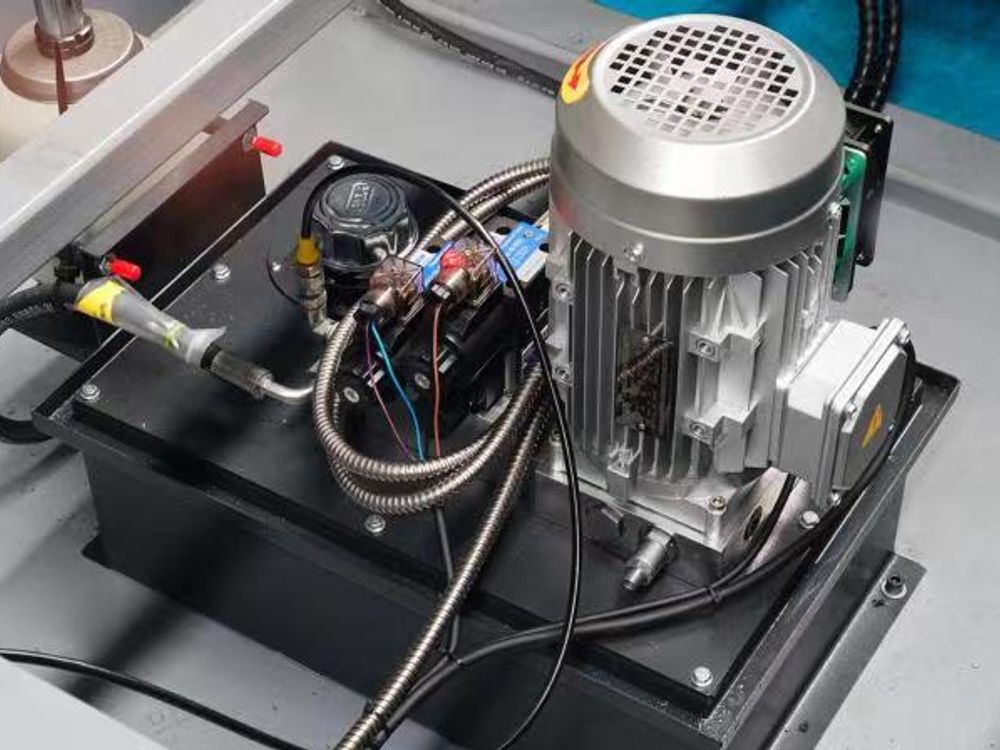

El sistema hidráulico está equipado con compensación del acumulador y el motor funciona con espacios, lo que puede ahorrar energía y controlar la temperatura del aceite;
Esta máquina tiene una función de autocepillado. Si la superficie de la mesa es irregular o defectuosa después de un uso prolongado, puede utilizar la función de autocepillado para que la máquina parezca nueva.
| nombre del parámetro | unidad | parámetro | |
| 1 | Ancho máximo de hoja ranurada | mm | 1250 |
| 2 | Longitud máxima de hoja ranurada | mm | 4000 |
| 3 | Espesor máximo de chapa ranurada (acero inoxidable) | mm |
4(Planitud de la hoja<3) |
| 4 | Espesor mínimo de chapa ranurada | mm | 0.6 |
| 5 | Distancia mínima entre la ranura en V y el borde | mm | 8 |
| 6 | Velocidad máxima de corte del movimiento de avance del haz (eje X) | m/min | 40 |
| 7 | Velocidad máxima de movimiento hacia atrás del haz. | m/min | 50 |
| 8 | Distancia máxima de movimiento hacia la izquierda y hacia la derecha del portaherramientas (eje Y1) | mm | 1250 |
| 9 | Resolución del movimiento izquierdo y derecho del portaherramientas (eje Y1) | mm | ±0.01 |
| 10 | precisión de posicionamiento | mm | ±0.05 |
| 11 | Resolución del movimiento del portaherramientas hacia arriba y hacia abajo (eje Z) | mm | ±0.01 |
| 12 | precisión de posicionamiento | mm | ±0.05 |
| 13 | Potencia del motor de movimiento del travesaño (eje X) | KW | 5.5 |
| 14 | El movimiento del portaherramientas hacia la izquierda y hacia la derecha (eje Y1) y el material de prensado final (eje Y2) depende de la potencia del motor. | KW | 1 |
| 15 | El portaherramientas se mueve hacia arriba y hacia abajo (eje Z) con la misma potencia del motor. | KW | 1 |
| 16 | Dimensiones de la máquina herramienta (largo x ancho x alto) | mm | 5800×2300×1780 |
| 17 | Planitud de la mesa | mm | ≤0.05 |
| modelo | Dimensiones | |
| 1 | 1250×3012 | 5300mm×2300mm×1560mm |
| 2 | 1250×4012 | 6100mm×2300mm×1560mm |
| 3 | 1250×5012 | 7100mm×2300mm×1560mm |
| 4 | 1250×4015 | 6100mm×2600mm×1560mm |
| nombre | Especificación | Nombre del producto | Fabricante | |

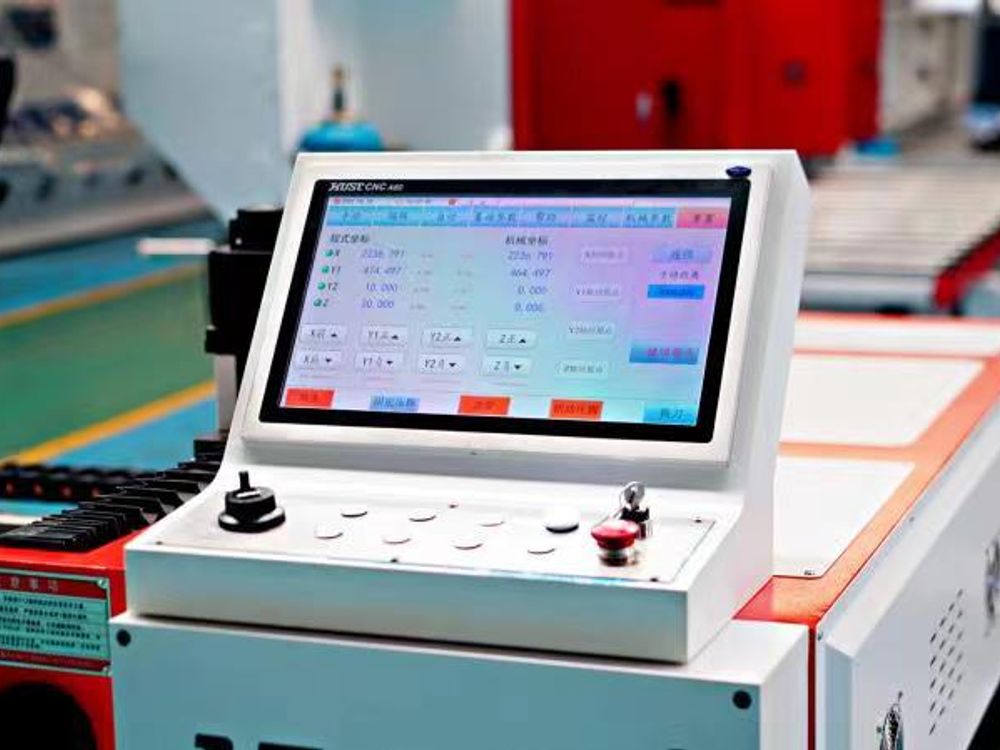

| 1 | sistema CNC | 12寸 | Edraw | Taiwán |

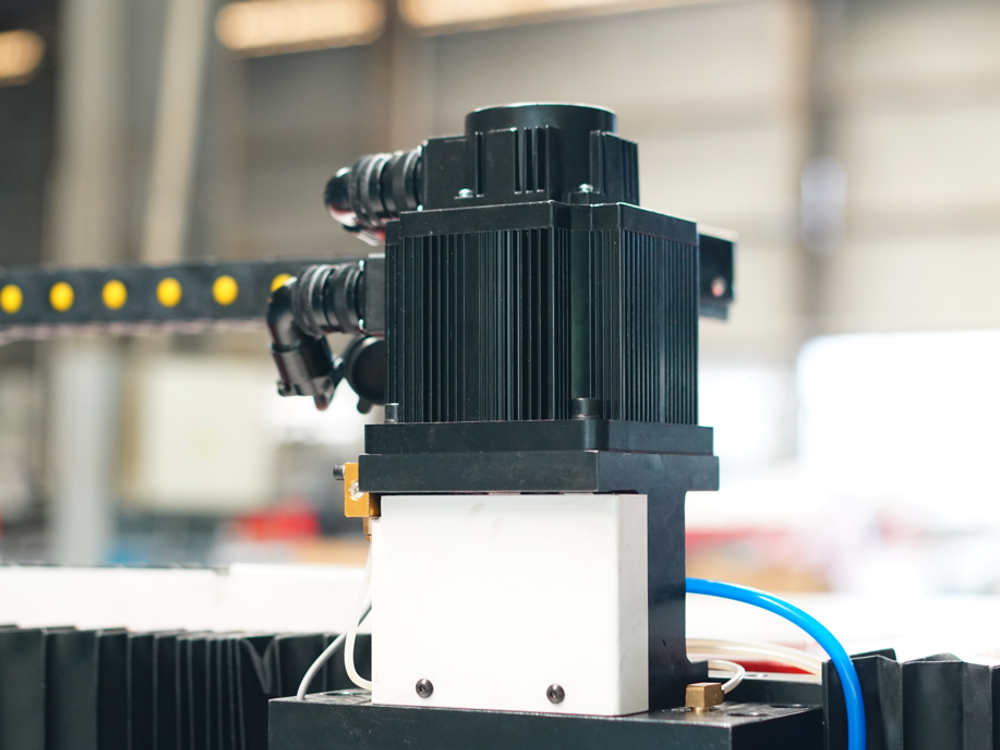

| 2 | servo motor | 1KW | Edraw | Taiwán |
| 3 | reductor | SEW | empresa conjunta alemana | |
| 4 | Electrodomésticos de baja tensión. | Schneider | Francia | |
| 5 | interruptor de proximidad | Omrón | Japón | |
| 6 | sistema de refrigeración | bechir | empresa conjunta alemana | |

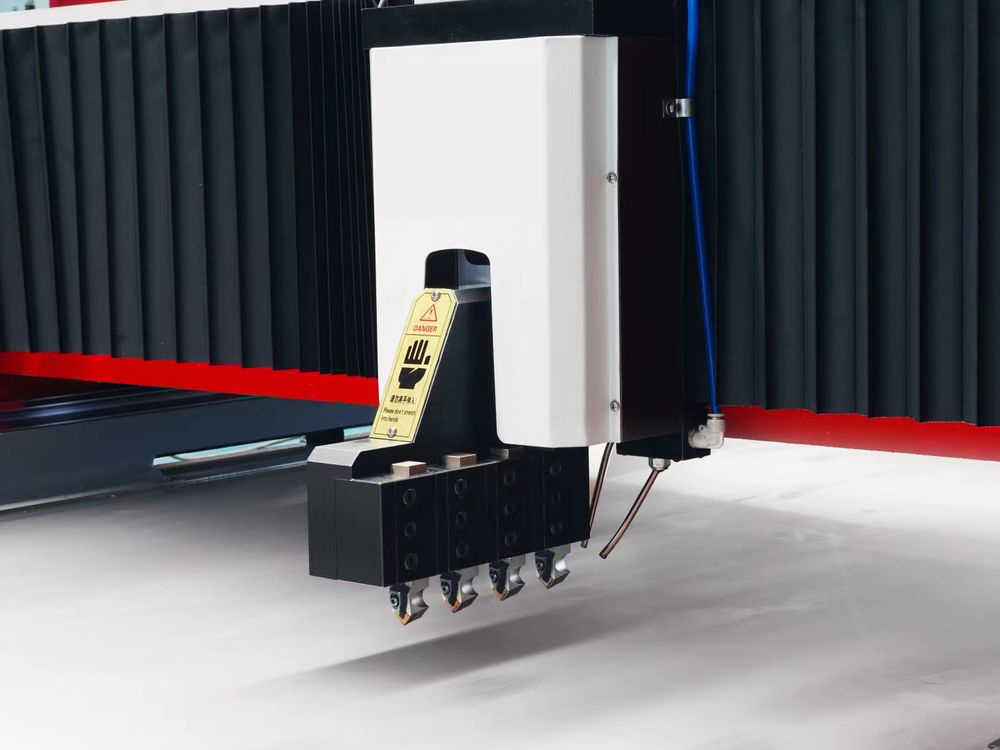

| 7 | cuchillo de aleación | cloe | Corea del Sur | |
| 8 | Par de guías lineales rodantes | Banca de Shanghai o ABBA | Taiwán | |
| 9 | Par de husillos de bolas | Banca de Shanghai o ABBA | Taiwán | |
| 10 | Cable de máquina | Cable de cadena portacables flexible igus | Alemania |
Garantía de Material
Las cuchillas de las máquinas de corte por cizallamiento suelen estar hechas de acero de aleación de alta dureza o acero de alta velocidad, que tienen excelentes propiedades mecánicas y resistencia al desgaste, y pueden soportar cargas de trabajo de alta intensidad. Este material garantiza la durabilidad y la larga vida útil de las cuchillas.
Garantía de Procesamiento
Las cuchillas de las máquinas de corte por cizallamiento se someten a técnicas de procesamiento precisas para asegurar que la forma geométrica, el tamaño y la calidad superficial de las cuchillas cumplan con requisitos estrictos. El procesamiento fino garantiza la calidad y estabilidad del corte de las cuchillas.
Garantía de Dureza
Las cuchillas de las máquinas de corte por cizallamiento tienen una alta dureza, lo que permite que las cuchillas mantengan bordes de corte afilados durante el proceso de corte y resistir eficazmente el desgaste y la deformación. La alta dureza garantiza la durabilidad y eficiencia de corte de las cuchillas.
Garantía de Inspección
Durante el proceso de producción, las cuchillas de las máquinas de corte por cizallamiento deben someterse a estrictas inspecciones de calidad para asegurar que cumplan con normas y especificaciones relevantes. Estas inspecciones incluyen pruebas de materiales, medición de dimensiones, pruebas de dureza, etc., para garantizar que la calidad y el rendimiento de las cuchillas cumplan con las expectativas.
Selección de Material
Seleccionar materiales según los requisitos del cliente.
Forjado
El forjado se utiliza principalmente para mejorar la densidad de los materiales.
Mecanizado Grueso
Procesar principalmente los materiales en forma.
Aislamiento
El aislamiento se realiza para aumentar la durabilidad del producto.
Tratamiento Térmico
Mejorar la dureza del producto formado y el material.
Rectificado Fino
Mejorar la resistencia al desgaste del producto y prolongar su vida útil.
Inspección
Rechazar productos no calificados para ingresar al mercado.
Embalaje
Se utilizan diferentes métodos de embalaje para productos diferentes.
